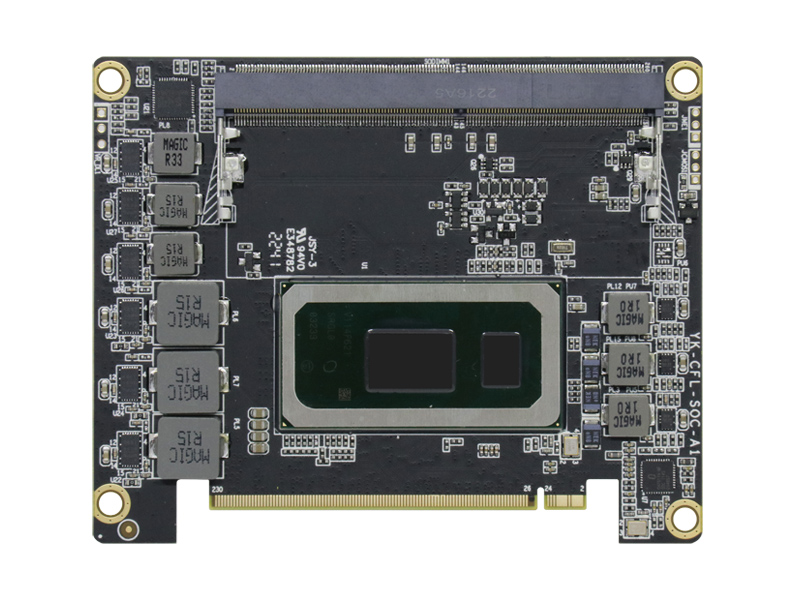

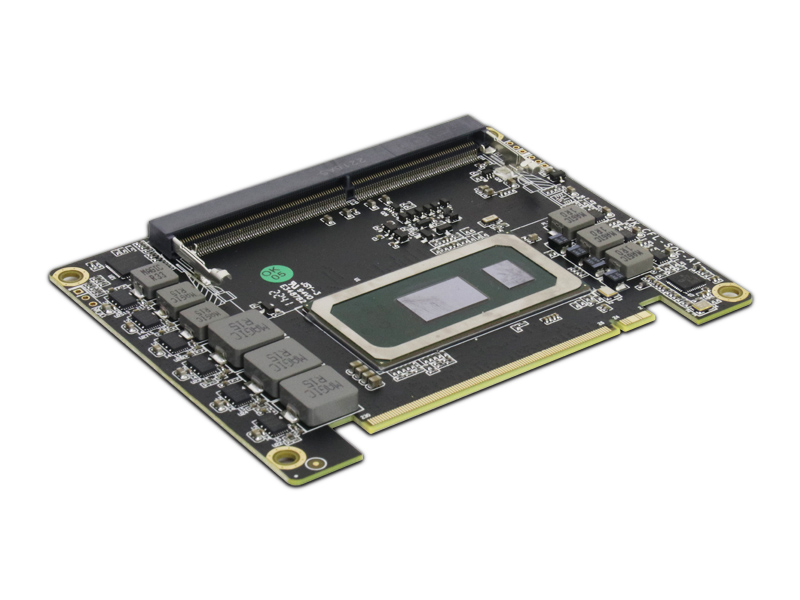

基于8代Intel Whiskey Lake Soc芯片组的模块化主板

型号

SOM-3820

规格参数

Form-Factor

我司自定义接口信号

处理器

CPU

i7-8565U

i5-8265U

奔腾 G5405U

CPU架构

最大睿频

4.60 GHz

3.90 GHz

----

主频

1.80 GHz

1.60 GHz

2.30 GHz

内核数

4

4

2

线程数

8

8

4

CPU 功耗

15W

15W

15W

BIOS

AMI UEFI 128Mbit

内存

规格

DDR4-2666MHz/LPDDR4-2933MHz

最大内存

Up to 16GB

插槽

1条DDR4 SODIMM插槽

图形控制器

Graphics Memory

集成第8代英特尔® 超核芯显卡

显示接口

eDP

1个EDP，最大支持分辨率：4096 x 2304@60Hz

VGA

1个VGA , 最大支持分辨率：1920 x 1080@60Hz

HDMI/DP/DVI/LVDS

1个HDMI/DP/DVI/LVDS , 最大支持分辨率：4096 x 2304@60Hz

扩展接口

PCI Express x1

4个

PCI Express x1

1 PCIe x1, to 3G/4G模块

PCI Express x1

2 PCIe x1, 资源

Audio Interface

Intel HD Audio Interface

LPC

Yes

串行总线

SMBus

Yes

I2C Bus

Yes

网络

网卡芯片

依客户需求定制

速度

10/100/1000 Mbps

I/O

SATA

最多可支持2个SATA

USB3.0

2 Ports

USB2.0

5 Ports

SPI Bus

----

GPIO

依客户需求定制

Watchdog

----

COM Port

2~10个可定制（422/485根据客户需求定制）

Express Card

2 Ports

OS

OS

支持Win8/10/11，Linux

电源输入

电源类型

DC供电

输入电压

DC 12V; DC 9~36V可选

环境

工作温度

工作温度: 0 ~ 60° C (32 ~ 140° F),   存储温度: -40 ~ 85° C (-40 ~ 185° F)

工作湿度

操作: 40° C @ 95% 相对湿度, 无冷凝存储: 60° C @ 95%相对湿度, 无冷凝

规格尺寸

尺寸

100 x 80 mm
